PCIe ja CrossFire-skaalaus: Korjaako Nvidian NF200 P55:n ongelmat?
Artikkelin kirjoittaja: Teemu Laitila
P55-piirisarja osoittautui surkealla tavalla riittämättömäksi hyödyntämään kolmea näytönohjainta viimeisimmässä CrossFireX-testissä. Olisiko prosessorin PCIe-ohjaimeen suoraan liitettävästä Nvidian nForce 200 PCIe-sillasta apua ongelman kiertämisessä? Lyhyesti sanottuna kyllä. Se auttaa.
Lähiaikoina tekemämme testin perusteella havaitsimme, että kaistanleveyden rajoitukset ensimmäisen sukupolven PCI Expressiä (PCIe) käyttävissä P55-emolevyjen kolmansissa korttipaikoissa olivat syynä kolmen kortin CrossFireX-kokoonpanolla tehtyjen testien tulosten dramaattisessa heikentymisessä. LGA 1156 -liitäntöjen natiivi tuki 16 PCIe 2.0 -kaistalle (toimien 5 Gb/s nopeudella) ja kahdelle laitteelle, jättää kolmannelle laitteelle ainoastaan P55-piirisarjan hitaan 2,5 Gb/s väylän. Joidenkin valmistajien yritykset kolmannen x16-pituisen korttipaikan lisäämiseksi onkin leimattu lähinnä suuren luokan epäonnistumisiksi.
Mutta mitä jos kolmannen korttipaikan ei tarvitsisikaan käyttää alustan mitäänsanomatonta ohjainkeskitintä suorituskykynsä takaamiseen? Luulisi olevan mahdollista käyttää jotain muuta datan keskitintä prosessorin 16 kaistan jakamiseen kolmeen osaan käyttäen viisi kappaletta 5,0 Gb/s -kaistoja kolmen kortin datasyöttöön? Vaikka kortit eivät toki voikkaan oikeasti toimia x5-tilassa, tarpeeksi kätevän lisälaitteen luulisi voivan jakaa tarjolla olevan kaistanleveyden kahdeksalle kaistalle. Koska Lynnfield-pohjaisten Core i5 ja i7 prosessoreiden PCIe-ohjain kykenee isännöimään vain kahta erillistä laitetta, lisälaitten pitäisi näkyä prosessorille päin ainoastan yhtenä laitteena ja hoitaa kaistan jakaminen liitetyille näytönohjaimille oman logiikkansa turvin.

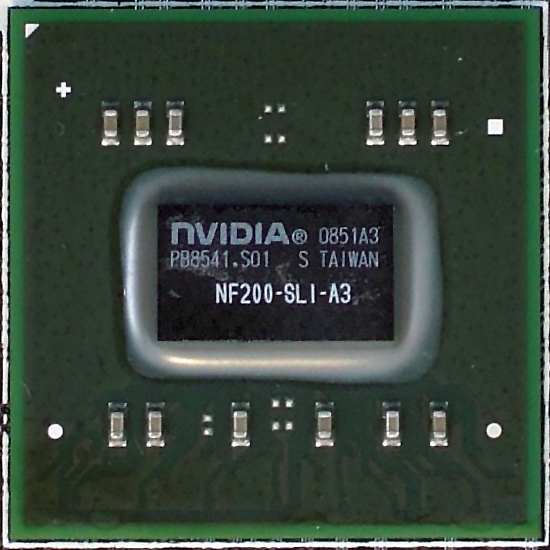

Onneksi tällaisia PCIe-silloiksi kutsuttuja laitteita on jo olemassa. Nvidia on jo pitkään käyttänyt nForce 200 -siltaansa “muuttamaan" PCIe 1.1-varustellun 680i SLI-piirisarjan PCIe 2.0 kykeneväiseksi 780i:ksi. Vaikka monet kriitikot ovatkin väittäneet northbridgen muodostavan seuraavan pullonkaulan, NF200 on todistanut olevansa erittäin kykenevä hallitsemaan kaistanleveyksien epäsuhtaa.
Aikaisemmin tekemämme CrossFire-testi osoitti suoritustehon laskevan neljä prosenttia vaihdettaessa x16-paikasta x8 PCIe-paikkaan. Eli eikö siirtyminen viiteen kaistaan per kortti aiheuttaisi vieläkin suurempia tehonmenetyksiä? Kaksi Extreme Motherboard Shootout -testiin käytettyä emolevyä antoi meille mahdollisuuden testata asiaa.
Koska 16/2=32?
Lähiaikoina tekemämme testin perusteella havaitsimme, että kaistanleveyden rajoitukset ensimmäisen sukupolven PCI Expressiä (PCIe) käyttävissä P55-emolevyjen kolmansissa korttipaikoissa olivat syynä kolmen kortin CrossFireX-kokoonpanolla tehtyjen testien tulosten dramaattisessa heikentymisessä. LGA 1156 -liitäntöjen natiivi tuki 16 PCIe 2.0 -kaistalle (toimien 5 Gb/s nopeudella) ja kahdelle laitteelle, jättää kolmannelle laitteelle ainoastaan P55-piirisarjan hitaan 2,5 Gb/s väylän. Joidenkin valmistajien yritykset kolmannen x16-pituisen korttipaikan lisäämiseksi onkin leimattu lähinnä suuren luokan epäonnistumisiksi.
Mutta mitä jos kolmannen korttipaikan ei tarvitsisikaan käyttää alustan mitäänsanomatonta ohjainkeskitintä suorituskykynsä takaamiseen? Luulisi olevan mahdollista käyttää jotain muuta datan keskitintä prosessorin 16 kaistan jakamiseen kolmeen osaan käyttäen viisi kappaletta 5,0 Gb/s -kaistoja kolmen kortin datasyöttöön? Vaikka kortit eivät toki voikkaan oikeasti toimia x5-tilassa, tarpeeksi kätevän lisälaitteen luulisi voivan jakaa tarjolla olevan kaistanleveyden kahdeksalle kaistalle. Koska Lynnfield-pohjaisten Core i5 ja i7 prosessoreiden PCIe-ohjain kykenee isännöimään vain kahta erillistä laitetta, lisälaitten pitäisi näkyä prosessorille päin ainoastan yhtenä laitteena ja hoitaa kaistan jakaminen liitetyille näytönohjaimille oman logiikkansa turvin.
Onneksi tällaisia PCIe-silloiksi kutsuttuja laitteita on jo olemassa. Nvidia on jo pitkään käyttänyt nForce 200 -siltaansa “muuttamaan" PCIe 1.1-varustellun 680i SLI-piirisarjan PCIe 2.0 kykeneväiseksi 780i:ksi. Vaikka monet kriitikot ovatkin väittäneet northbridgen muodostavan seuraavan pullonkaulan, NF200 on todistanut olevansa erittäin kykenevä hallitsemaan kaistanleveyksien epäsuhtaa.
Aikaisemmin tekemämme CrossFire-testi osoitti suoritustehon laskevan neljä prosenttia vaihdettaessa x16-paikasta x8 PCIe-paikkaan. Eli eikö siirtyminen viiteen kaistaan per kortti aiheuttaisi vieläkin suurempia tehonmenetyksiä? Kaksi Extreme Motherboard Shootout -testiin käytettyä emolevyä antoi meille mahdollisuuden testata asiaa.
